Испытательной лабораторией программного обеспечения ФБУ «НИЦ ПМ — Ростест» проведены сертификационные испытания программного обеспечения «Микана». По результатам работ выдан сертификат соответствия № ТП 451-26, действительный до 08 июня 2029 года.
Программное обеспечение «Микана» подтвердило соответствие требованиям ГОСТ Р 8.654-2015 и ГОСТ Р 8.883-2015 в рамках Системы добровольной сертификации программного обеспечения средств измерений.
Назначение программного обеспечения
ПО «Микана» предназначено для построения графиков прямолинейности направляющих металлорежущих станков в вертикальных и горизонтальных плоскостях с применением уровня и автоколлиматора.
Такие задачи актуальны для станкостроительных и металлообрабатывающих предприятий, которые выполняют выверку геометрической точности станков, контроль состояния направляющих, проверку прямолинейности перемещений и оформление результатов измерений.
На практике обработка таких измерений нередко выполняется вручную: на миллиметровой бумаге, в электронных таблицах или с использованием внутренних расчетных файлов. Такой подход требует времени, высокой квалификации исполнителя и создает риск ошибок в формулах, пересчетах, округлении или построении графика.
Программное обеспечение «Микана» автоматизирует эту работу: позволяет вводить результаты измерений, выполнять расчет отклонений, строить графики прямолинейности и формировать отчет в формате PDF.
Какие задачи решает ПО «Микана»
Программа устанавливается на смартфон с операционной системой Android и предназначена для работы с различными измерительными инструментами. В составе ПО предусмотрены разделы для хранения отчетов, ведения перечня инструментов, работы с инструкциями и настройки приложения.
В разделе «Инструменты» пользователь может вносить сведения о применяемом средстве измерений: тип, модель, производителя, серийный номер, данные о поверке, акт о поверке и другие реквизиты. Это позволяет связать результаты измерений с конкретным инструментом и упростить последующее оформление отчета.
В разделе «Отчеты» сохраняются ранее выполненные измерения. Предусмотрены поиск, сортировка и открытие сохраненных результатов. При создании нового измерения пользователь заполняет параметры: наименование объекта, обозначение, исполнителя, локальный участок, шаг измерения, допуски и другие исходные данные.
Для повторяющихся задач предусмотрены шаблоны измерений. Это удобно при выполнении однотипных проверок, когда необходимо быстро подставить ранее сохраненные параметры.
Расчет прямолинейности с применением уровня
Одна из ключевых функций ПО «Микана» — расчет прямолинейности направляющих в вертикальной плоскости с помощью уровня и измерительного мостика.
При таком способе измерений уровень устанавливается на мостик, который последовательно перемещается по проверяемой поверхности с заданным шагом. Показания уровня пересчитываются с учетом длины мостика, после чего строится график профиля проверяемой поверхности.
Программное обеспечение автоматизирует этот процесс. Пользователь вводит значения по точкам, а программа рассчитывает длину измеряемой поверхности, определяет отклонение от прямолинейности, наибольшее и наименьшее отклонения, отклонение на локальном участке и строит график.
Дополнительно реализован режим «обратный ход». Он используется в случаях, когда необходимо минимизировать влияние погрешностей измерений пузырькового уровня. При вводе значений прямого и обратного хода программа рассчитывает среднее значение и использует его в дальнейшей обработке.
Расчет прямолинейности с применением автоколлиматора
ПО «Микана» также поддерживает расчет прямолинейности в вертикальной и горизонтальной плоскостях с применением автоколлиматора.

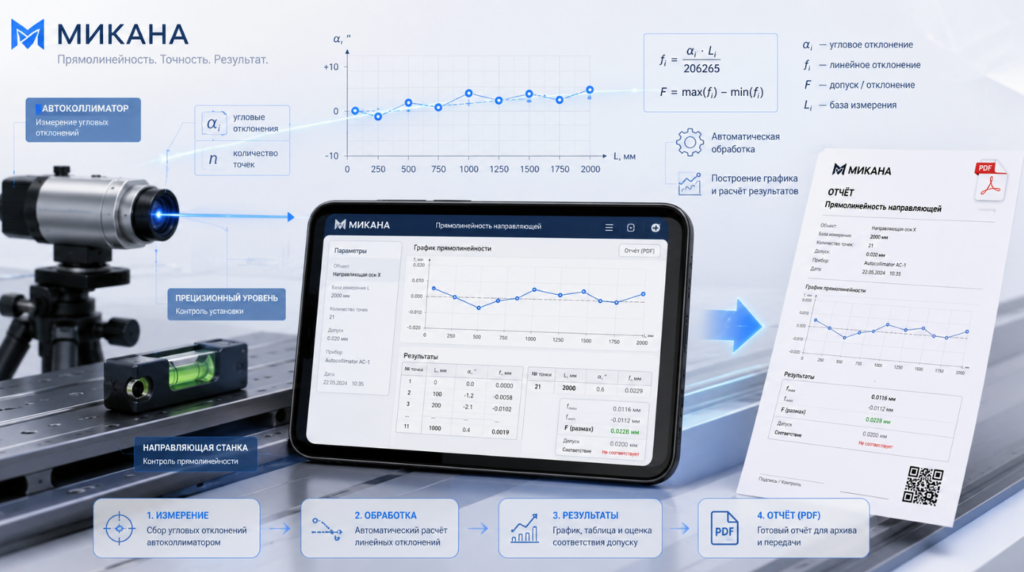

При таком методе автоколлиматор используется для определения углов наклона зеркала или мостика в заданных сечениях. Далее показания пересчитываются, и по полученным значениям строится профиль проверяемой поверхности.
Программа выполняет пересчет показаний автоколлиматора в автоматическом режиме, строит график прямолинейности и формирует отчет с итоговыми значениями. В расчетах используется коэффициент пересчета 1 сек./м = 4,84813668 мкм/м. Расчеты выполняются с восемью знаками после запятой с последующим округлением итоговых значений до сотых.
Что проверялось при сертификационных испытаниях
В ходе сертификационных испытаний была проведена комплексная проверка программного обеспечения «Микана». Оценивались программная документация, идентификационные признаки, функциональные возможности, корректность расчетов, построение графиков, формирование PDF-отчетов, сохранение и открытие результатов, а также защита программного обеспечения и данных.
По результатам экспертизы установлено, что представленная программная документация удовлетворяет требованиям ГОСТ Р 8.654-2015. В документации описаны назначение ПО, его структура, выполняемые функции, интерфейсы пользователя, методы идентификации, способы защиты, порядок работы с отчетами и резервным копированием.
Также было установлено, что в ПО «Микана» отсутствует разделение на метрологически значимые и неметрологически значимые части. В связи с этим все программное обеспечение рассматривается как метрологически значимое и представлено в виде одного файла app-release.apk.
Идентификация программного обеспечения
Для сертифицированной версии ПО «Микана» установлены следующие идентификационные признаки: наименование программного обеспечения — «Микана»; номер версии метрологически значимой части — 0.9.7; файл программного обеспечения — app-release.apk; цифровой идентификатор MD5 — 55B480E59C19C86E346BA2976437891F.
Идентификация выполняется по наименованию, версии и контрольной сумме файла. Такой подход позволяет подтвердить, что используется именно та версия программного обеспечения, которая прошла сертификационные испытания.
Проверка функциональных возможностей
В ходе испытаний были проверены основные функции ПО «Микана»: установка и запуск приложения; наполнение раздела «Инструменты»; создание измерения и заполнение параметров; создание шаблонов измерений; расчет прямолинейности в вертикальной плоскости уровнем с мостиком; работа режима «обратный ход»; расчет прямолинейности автоколлиматором; применение коэффициента пересчета и правил округления для автоколлиматора; автоматическое построение графиков; формирование и содержимое PDF-отчета; сохранение, открытие, поиск и сортировка отчетов.
По результатам проверки установлено, что функциональные возможности ПО соответствуют заявленным в программной документации.
Проверка расчетов и построения графиков
Для подтверждения корректности вычислений были выполнены контрольные расчеты и сличение результатов с опорными расчетами, выполненными альтернативным способом.
При проверке расчета прямолинейности уровнем с мостиком результаты ПО «Микана» совпали с результатами контрольного расчета по показателям наибольшего отклонения, наименьшего отклонения, отклонения от прямолинейности и наибольшего отклонения на локальном участке.
Также была проверена работа режима «обратный ход». При включении этого режима программа корректно добавляет поле для ввода обратного хода, рассчитывает среднее значение между прямым и обратным ходом и использует его при дальнейших вычислениях.
При проверке расчетов с применением автоколлиматора программа корректно выполняет пересчет угловых значений, рассчитывает отклонения, строит графики и формирует итоговые результаты. Расхождений с опорными расчетами не установлено.
Отдельно проверено автоматическое построение графиков. График, построенный ПО «Микана» на опорных данных, соответствует графику, построенному альтернативным способом по тем же исходным значениям.
Формирование PDF-отчета
Одной из практических возможностей ПО является формирование отчета в формате PDF. После завершения измерений программа формирует отчет, содержащий реквизиты измерения, сведения об инструменте, исходные данные, итоговые расчетные значения, график прямолинейности и табличные данные.
PDF-отчет может быть сохранен на устройстве и открыт штатными или установленными средствами просмотра. Это удобно для последующей передачи результатов заказчику, включения в техническую документацию или хранения в архиве предприятия.
Проверка защиты программного обеспечения
В ходе испытаний была выполнена проверка защиты ПО и данных от непреднамеренных и преднамеренных изменений. Установлено, что доступ к функциям приложения определяется наличием действующей активации. При некорректном коде активации использование приложения не предоставляется.
Также установлено, что изменение файла app-release.apk приводит к изменению контрольной суммы и может быть выявлено при повторной идентификации программного обеспечения.
По результатам испытаний защита ПО «Микана» от непреднамеренных и преднамеренных изменений признана соответствующей уровню «средний». Это означает, что метрологически значимая часть программного обеспечения защищена от изменений с помощью простых программных средств.
Результат сертификации
По результатам сертификационных испытаний программное обеспечение «Микана» подтвердило соответствие требованиям ГОСТ Р 8.654-2015 и ГОСТ Р 8.883-2015.
Сертификация подтвердила, что программная документация является достаточной, идентификационные признаки установлены, функциональные возможности соответствуют заявленным, расчетные алгоритмы работают корректно, результаты вычислений не имеют отклонений от опорных расчетов, а защита программного обеспечения соответствует установленному уровню.
Практическое значение сертификации
Сертификация ПО «Микана» имеет практическое значение для предприятий, выполняющих контроль геометрической точности металлорежущих станков. Наличие сертифицированного программного обеспечения позволяет использовать не просто удобный расчетный инструмент, а программный продукт, прошедший независимую проверку в рамках СДС ПО СИ.
Для пользователя это означает снижение риска расчетных ошибок, повышение доверия к формируемым отчетам, возможность документально подтвердить корректность применяемого программного средства и использовать результаты в техническом документообороте.
Для разработчика сертификация подтверждает качество программного продукта, корректность реализованных функций и готовность ПО к применению в задачах, связанных с обработкой измерительной информации.
